Giải mã thiết kế: Tại sao mã QR chỉ cần ba ô vuông định vị

Một câu hỏi đơn giản nhưng ít người nghĩ tới

Khi nhìn vào một mã QR, điều dễ nhận thấy là ba góc của hình vuông có các ô lớn màu đen bao quanh bởi viền trắng — nhưng tại sao không là bốn? Câu trả lời không nằm ở thẩm mỹ mà bắt nguồn từ nhu cầu kỹ thuật: làm sao để máy đọc xác định chiều và vị trí của mã một cách nhanh chóng, đáng tin cậy, dù mã được in trên nền phức tạp hay bị đặt lệch góc.

Chức năng của ba ô vuông lớn

Ba ô vuông lớn mà kỹ sư và nhóm thiết kế gọi là mẫu định vị (Finder Pattern) có nhiệm vụ duy nhất: báo cho hệ thống quét đâu là hướng “lên” của mã. Bằng cách phân bố ở ba vị trí cố định — góc trên trái, góc trên phải và góc dưới trái — thiết kế này cho phép phần mềm đọc hình ảnh tự động nhận dạng hình dạng, xác định khung chứa dữ liệu và suy ra hướng mà không cần người dùng căn chỉnh điện thoại theo một chiều cụ thể.

Kết quả là trải nghiệm quét trở nên đơn giản: người dùng chỉ cần đưa camera về phía mã, hầu hết ứng dụng sẽ hiểu và giải mã ngay cả khi mã bị xoay hoặc nghiêng.

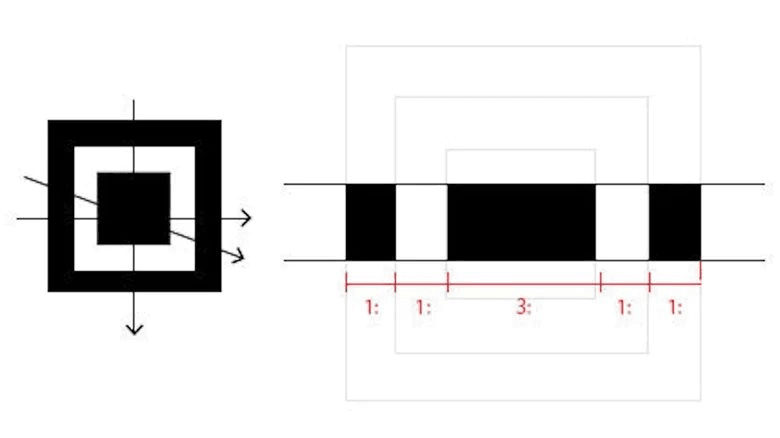

Tỷ lệ đặc trưng 1:1:3:1:1 và lý do chọn con số này

Để mẫu định vị thực sự nổi bật giữa nền in ấn, nhóm phát triển đã tìm kiếm một tổ hợp đen-trắng ít khi xuất hiện trong các tài liệu thông thường. Họ kết luận rằng cấu trúc tỉ lệ 1:1:3:1:1 — tức các dải màu có tỉ lệ diện tích như vậy — hầu như không xuất hiện một cách ngẫu nhiên trong văn bản, ảnh hay đồ họa thường thấy. Nhờ đặc tính hiếm có này, máy quét có thể dễ dàng nhận diện mẫu và khóa vị trí chính xác của mã bất chấp yếu tố gây nhiễu xung quanh.

Như vậy tỉ lệ 1:1:3:1:1 không phải là yếu tố trang trí, mà là một tiêu chí lựa chọn nhằm đảm bảo độ tin cậy của việc nhận dạng trong môi trường thực tế.

Khởi nguồn: từ nhà máy đến điện thoại của bạn

Mã QR bắt nguồn từ một nhu cầu công nghiệp: theo dõi phụ tùng trong sản xuất. Một nhóm nhỏ tại Denso Wave, do Masahiro Hara dẫn dắt, đã phát triển khái niệm lần đầu vào năm 1994. Ý tưởng lấy cảm hứng từ trò chơi cờ bản (Go) giúp họ nghĩ tới một lưới ô vuông có thể chứa nhiều thông tin hơn mã vạch ngang truyền thống.

Trong những năm đầu, ứng dụng mã QR chủ yếu giới hạn ở nhà máy và các môi trường công nghiệp. Chỉ khi điện thoại di động được trang bị camera trở nên phổ biến vào đầu những năm 2000 thì mã QR mới dần lan tỏa tới người dùng phổ thông, mở ra các tiện ích như truy cập nhanh đường dẫn, thanh toán hoặc xác thực thông tin.

Vì sao không cần ô vuông thứ tư?

Việc đặt ô vuông định vị ở ba góc đã đủ để hệ thống suy ra góc còn lại — góc không có ô vuông lớn tự nhiên trở thành “góc đối diện” và được dùng làm tham chiếu. Thêm một ô vuông ở góc thứ tư sẽ không tăng đáng kể khả năng nhận diện, mà có thể làm suy yếu đặc tính phân biệt của mẫu so với nền in, đồng thời chiếm diện tích mã có thể dùng để chứa dữ liệu. Nói cách khác, ba là con số tối ưu giữa hiệu quả nhận dạng và tiết kiệm không gian chứa thông tin.

Thiết kế giúp mã QR tồn tại trong thế giới thực

Một điểm mạnh của mã QR là khả năng nén lượng lớn dữ liệu vào một diện tích nhỏ. Nhưng để thực tế áp dụng rộng rãi, mã phải dễ đọc trong các điều kiện khác nhau: khi in trên nền bận rộn, khi bị gập, hay khi ảnh chụp có nhiễu. Mẫu định vị với tỉ lệ hiếm gặp đóng vai trò then chốt: nó là mốc để phần mềm xử lý hình ảnh xác định khung, cân chỉnh biến dạng và trích xuất dữ liệu.

Nhờ đó, bảng mã trở nên rất linh hoạt — có thể xuất hiện trên poster, nhãn sản phẩm, màn hình điện thoại hay bao bì — mà vẫn đảm bảo khả năng quét ổn định.

Lưu ý khi quét: không phải mã QR nào cũng an toàn

Dù công nghệ giúp trải nghiệm người dùng trở nên tiện lợi, người dùng cần thận trọng trước khi quét mã ngoài đường hoặc mã nhận được từ nguồn không rõ ràng. Bởi mã QR có thể dẫn tới đường dẫn web, tải về nội dung hoặc kích hoạt hành động khác. Từ thực tế mô tả về cách mã được thiết kế để dễ nhận diện, điều quan trọng là chỉ quét khi bạn tin tưởng nguồn phát mã hoặc khi có bối cảnh hợp lý (ví dụ mã trên hóa đơn, vé, poster chính thức).

Những điều có thể rút ra từ thiết kế

Một vài kết luận hữu ích rút ra từ dữ kiện thiết kế:

• Mẫu định vị ở ba góc cho phép quét không phụ thuộc góc xoay, tăng tính tiện lợi cho người dùng.
• Tỉ lệ 1:1:3:1:1 là lựa chọn có chủ ý để tách biệt mã khỏi các yếu tố in ấn thông thường.
• Thiết kế tối giản (ba ô thay vì bốn) giúp tối ưu diện tích chứa dữ liệu bên trong mã.
• Việc mã QR trở nên phổ biến gắn chặt với sự xuất hiện của camera trên điện thoại vào đầu thập kỷ 2000.

Câu hỏi ngắn, trả lời nhanh (FAQ)

Một: Nếu không có ba ô vuông thì máy quét không đọc được mã?

Về nguyên tắc, các ô định vị là phần quan trọng để xác định hướng và khung mã; thiếu chúng, việc nhận diện sẽ khó khăn và không đáng tin cậy trong môi trường có nhiễu.

Hai: Có thể thay đổi tỉ lệ mẫu định vị không?

Tỉ lệ 1:1:3:1:1 được chọn vì độ hiếm xuất hiện trong in ấn thông thường; thay đổi tỉ lệ này có thể làm mất khả năng phân biệt và làm giảm độ chính xác nhận dạng.

Ba: Mã QR có an toàn khi quét mọi lúc?

Mã chỉ là phương tiện chứa thông tin; an toàn hay không phụ thuộc vào nội dung mà mã dẫn đến. Vì vậy cần cẩn trọng với mã thu thập từ nguồn không rõ.

Kết luận: một thiết kế sinh ra vì hiệu quả và thực dụng

Ba ô vuông trong mã QR không phải là kết quả của một lựa chọn ngẫu nhiên hay thẩm mỹ. Đó là giải pháp kỹ thuật cân bằng giữa khả năng nhận diện, tối ưu không gian lưu trữ và kháng nhiễu trong môi trường in ấn. Từ mục tiêu theo dõi phụ tùng trong dây chuyền sản xuất tới việc phục vụ người dùng smartphone hàng ngày, cấu trúc gồm mẫu định vị và tỉ lệ 1:1:3:1:1 đã giúp mã QR trở thành công cụ truyền dữ liệu tiện dụng và bền bỉ.
